Depolamalı GES Elektrik Altyapısı: AC-Coupled mı, DC-Coupled mı?

Depolamalı GES, fotovoltaik üretimin bir batarya enerji depolama sistemiyle (BESS) aynı sahada ve çoğunlukla aynı şebeke bağlantı noktası üzerinden birlikte işletildiği santraldir. Klasik bir GES'te enerji tek yönde akar: paneller DC üretir, invertörler bunu AC'ye çevirir, trafo gerilimi yükseltir ve enerji şebekeye verilir. Depolamalı santralde ise batarya hem şarj hem de deşarj olduğu için santral içinde çift yönlü güç akışı ortaya çıkar.

Bu çift yönlülük; trafo yüklenmesinden koruma rölelerinin yön ayarlarına, sayaç düzeninden iç ihtiyaç beslemesine kadar elektrik altyapısının neredeyse her katmanını etkiler. Buna ek olarak, GES çıkışını ve batarya gücünü birlikte yöneten bir enerji yönetim sistemi (EMS) devreye girer. Kısacası GES BESS entegrasyonu, sahaya bir konteyner koymaktan ibaret değildir; santral tek bir elektrik sistemi olarak yeniden ele alınmalıdır.

Mevzuat tarafında da depolamanın önü açılmış durumda: Elektrik Piyasasında Depolama Faaliyetleri Yönetmeliği, lisanssız üretim tesislerine üretim tesisinin elektriksel gücüne kadar bütünleşik depolama ünitesi kurulmasına imkân tanıyor. Uygulama koşullarının başvuru döneminde güncel mevzuattan teyit edilmesi gerekir. Başvuru ve bağlantı süreçlerini lisanssız başvuru rehberimizde, yatırımın finansal boyutunu ise fizibilite ve geri ödeme yazılarımızda ele aldık; bu yazı yalnızca elektriksel mimariye odaklanıyor.

Temel fark bataryanın santrale bağlandığı noktadır: AC-coupled yapıda batarya kendi çift yönlü invertörü (PCS) üzerinden AC tarafa, DC-coupled yapıda ise bir DC/DC dönüştürücü üzerinden GES invertörünün DC girişine bağlanır. AC-coupled sistemde GES ve BESS iki bağımsız güç dönüşüm zinciri olarak çalışır; PCS bağlantısı genellikle kendi yükseltici trafosu ve OG hücresi üzerinden santralin OG barasına yapılır. DC-coupled sistemde ise panel ve batarya aynı invertörü ve aynı trafoyu paylaşır.

AC-coupled mimarinin güçlü yanı esneklik ve bağımsızlıktır: mevcut invertörlere dokunmadan eklenebilir, bataryayı şebekeden de şarj edebilir ve bir taraftaki arıza diğerini durdurmaz. Buna karşılık panelden bataryaya giden enerji DC-AC-DC dönüşümü yaşadığından çevrim kayıpları bir miktar artar ve ek PCS, trafo ve hücre maliyeti doğar.

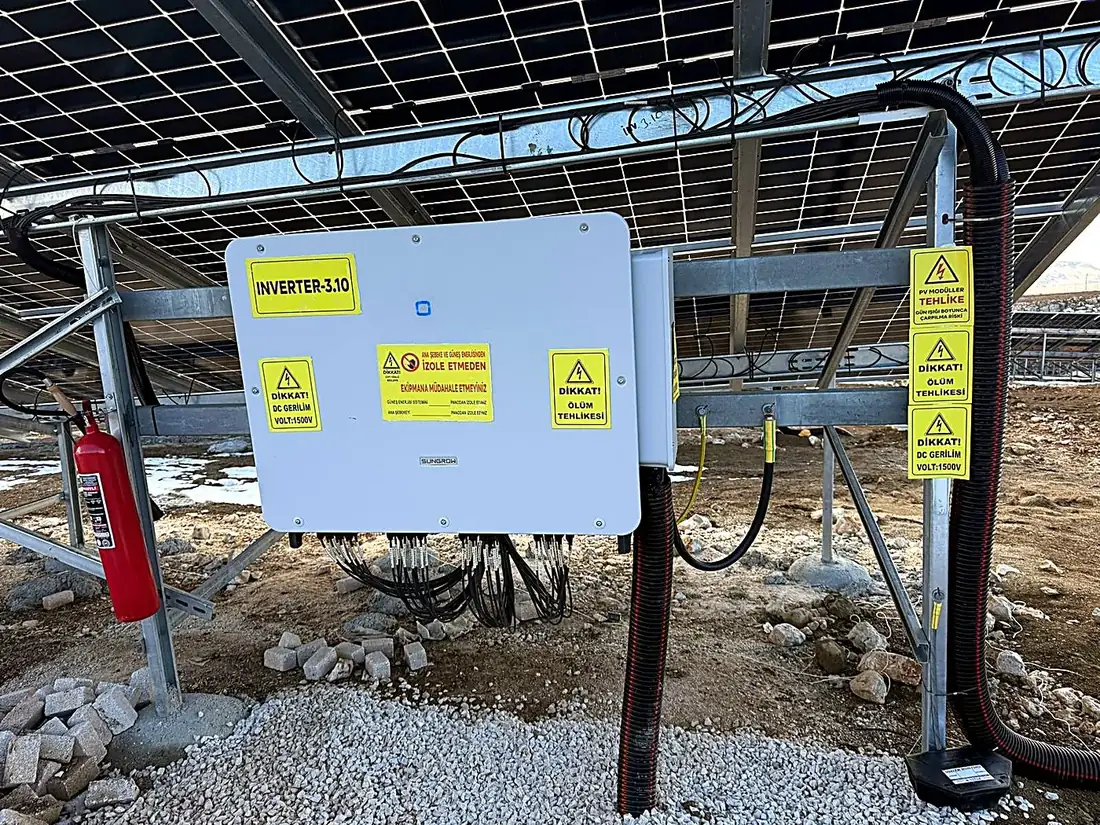

DC-coupled mimari, yüksek DC/AC oranıyla tasarlanmış santrallerde invertör sınırını aştığı için normalde kırpılan (clipping) enerjiyi doğrudan bataryaya alabildiğinden verim avantajı sağlar. Ancak toplam çıkış invertör gücüyle sınırlıdır, şebekeden şarj ekipmanın ve mevzuatın izin verdiği ölçüde mümkündür ve mevcut bir santrale sonradan eklemek invertör uyumluluğu gerektirir. Dizi (string) invertörlü sahalarda bu çoğu zaman pratik değildir.

Karar tablosunu sadeleştirirsek: işletmedeki bir GES'e depolama ekleniyorsa, bataryanın şebekeden de şarj edilmesi isteniyorsa veya GES ile BESS farklı tarihlerde devreye alınacaksa AC-coupled öne çıkar. Yeni kurulan, merkezi invertörlü, yüksek DC/AC oranlı ve kırpılan enerjiyi değerlendirmeyi hedefleyen bir santralde ise DC-coupled güçlü bir seçenektir. Nihai karar üretim simülasyonu, bağlantı anlaşmasındaki kapasite ve seçilen ekipmanın teknik verileriyle birlikte verilmelidir.

Evet; BESS eklenen her santralde trafo yüklenmesi, OG bara kapasitesi ve hücre ihtiyacı yeniden hesaplanmalıdır, çünkü santralin çalışma senaryoları değişir. Şebekeye verilebilecek güç yine bağlantı anlaşmasındaki kapasiteyle sınırlı kalır. Ancak santral içinde artık GES tam üretimdeyken bataryanın şarj olması, akşam saatlerinde yalnızca bataryanın deşarj olması veya bataryanın şebekeden şarj edilmesi gibi farklı güç akışları vardır.

AC-coupled yapıda hibrit santralin trafo merkezine genellikle yeni bir fider hücresi eklenir; mevcut RMU veya modüler hücre grubunda yedek hücre yoksa hücre dizilimi genişletilir. Bu aşamada ana baranın nominal akımı, hücrelerin kısa devre dayanım değerleri ve invertörlerin arıza anındaki kısa devre katkısı kontrol edilir. Ortak bir trafo üzerinden bağlanılacaksa trafonun sürekli yüklenme ve ısınma hesabı, eş zamanlı çalışma profiline göre yenilenir.

DC-coupled yapıda ek trafo ihtiyacı çoğu zaman doğmaz, ancak invertör ve trafonun günün daha uzun bir bölümünde tam yüke yakın çalışacak olması termal hesabı yine önemli kılar. Her iki mimaride de batarya konteynerlerinin klima, havalandırma ve yangın sistemleri sürekli bir iç ihtiyaç yükü oluşturur. Bu yük için ayrı bir yardımcı servis trafosu veya güvenilir bir AG besleme planlanmalıdır.

Hibrit santralde koruma koordinasyonu, güç akışının iki yönlü olduğu varsayımıyla baştan kurulmalıdır. Üretim tesislerinde şebekeden enerji çekişini engellemek için ayarlanan ters güç ve yönlü aşırı akım korumaları, batarya şebekeden şarj edilirken gereksiz açma yapabilir; bu nedenle bağlantı noktasındaki yön ve eşik ayarları hibrit çalışma profiline göre yeniden tanımlanır.

Bağlantı noktasındaki arayüz korumaları (gerilim ve frekans sınırları, ada çalışmayı önleme fonksiyonları), GES invertörlerinin ve PCS'in kendi korumalarıyla uyumlu olmalıdır. Yeni BESS fiderinin röle ayarları, mevcut GES fiderleri ve giriş hücresiyle seçicilik açısından birlikte kontrol edilir; ayar değerleri dağıtım şirketinin bağlantı görüşündeki şartlarla çelişmemelidir.

Ölçüm sistemi, bataryanın şebekeden çektiği ve şebekeye verdiği enerji ayrıştırılabilecek şekilde yeniden tasarlanır. Bağlantı noktasında çift yönlü ve saatlik kayıt yapabilen sayaçlar esastır; mimariye ve yürürlükteki mevzuata göre depolama ünitesi ve iç ihtiyaç için ayrı ölçüm noktaları da istenebilir. Sayaç ve ölçü trafolarının yeri, dağıtım şirketinin onayıyla proje aşamasında kesinleştirilmelidir.

En belirgin ek önlemler DC tarafta gerekir: batarya ile PCS arasındaki hatlar yüksek DC akım taşıdığından kesit seçimi gerilim düşümü, kanal içindeki ısıl gruplama ve kısa devre dayanımı birlikte hesaplanarak yapılır. DC ve AC güç kabloları ile BMS/EMS haberleşmesini taşıyan fiberoptik ve sinyal kabloları ayrı güzergâhlarda veya ayrılmış tava bölmelerinde çekilmelidir. Bağlantı noktalarında sıkma torklarının kayıt altına alınması ve kutup kontrolü, devreye almadan önce tamamlanması gereken temel işlerdir.

Topraklamada batarya konteynerleri, PCS ve trafo istasyonları santralin mevcut topraklama ağına eşpotansiyel olarak bağlanır; ağ genişletildiğinde adım ve dokunma gerilimleri yeniden değerlendirilir. Batarya DC sistemleri çoğunlukla topraktan yalıtılmış olarak işletilir ve izolasyon izleme cihazıyla sürekli denetlenir. Bu nedenle devreye almada izolasyon direnci ölçümleri ayrıca önem kazanır.

Yangın güvenliğinde konteyner içi gaz algılama, söndürme sistemi, patlama tahliye çözümleri ve konteynerler arası mesafeler, üreticinin sertifikalı tasarımına ve kabul görmüş standartlara göre planlanır. Bu alanda IEC 62933 serisi, IEC 62619, UL 9540A test sonuçları ve NFPA 855 sıkça referans alınır. Yerleşim planında itfaiye erişimi ve sahaya özgü koşullar da hesaba katılmalıdır.

EMS; GES üretimini, bataryanın şarj durumunu ve bağlantı noktasındaki gücü aynı anda izleyerek santralin şebekeye ne zaman, ne kadar enerji vereceğine karar veren kontrol katmanıdır. İzlenen tipik veriler invertör ve PCS aktif/reaktif güçleri, şarj durumu (SOC) ve sağlık durumu (SOH), hücre ve modül sıcaklıkları, BMS alarmları, klima ve yangın sistemi durumları, meteoroloji istasyonu verileri ile bağlantı noktası gerilim ve frekans ölçümleridir.

Santral seviyesindeki kontrolör (PPC), bağlantı anlaşmasındaki güç sınırının aşılmamasını, rampa hızlarının sınırlandırılmasını ve gerektiğinde reaktif güç desteğini sağlar. Enerjiyi talebin veya fiyatın yüksek olduğu saatlere kaydırma, kırpılan enerjinin geri kazanımı ve tepe yük yönetimi gibi işletme stratejileri de bu katmanda tanımlanır.

Haberleşme mimarisinde saha cihazları genellikle Modbus TCP veya IEC 61850 ile bağlanır; dağıtım şirketine ya da sistem işletmecisine veri aktarımı ise istenen protokolle, örneğin IEC 60870-5-104 ile sağlanır. Fiberoptik omurganın yedekli kurulması ve siber güvenlik için ağ ayrımı yapılması, uzaktan izlemenin güvenilirliği açısından kritiktir. SCADA mimarisini ayrıntılarıyla SCADA sistemi yazımızda ele aldık.

Yüklenici seçiminde en kritik ölçüt, GES, BESS ve OG tarafını tek bir elektriksel sistem olarak ele alabilme yetkinliğidir. GES'i bir firmanın, batarya bağlantısını başka bir firmanın, OG hücre ve koruma işlerini üçüncü bir firmanın yaptığı projelerde arayüz sorumluluğu belirsizleşir ve devreye alma uzar.

Depolamalı güneş santrali kurulumunda somut olarak şunlar sorgulanmalıdır: yüksek akımlı DC kablolama ve sonlandırma deneyimi, OG kablo başlığı ve hücre işleri, topraklama ağı ve ölçüm raporlaması, koruma rölesi testleri ve PCS üreticisinin devreye alma prosedürlerine uyum. Tork kayıtları, izolasyon test raporları ve as-built projeler içeren belgeli bir teslim, hem garanti süreçlerinde hem de kabul aşamasında işvereni korur.

Miratek Elektrik; GES kurulumu ve projelendirme, OG taahhüt ve trafo merkezi işlerini Türkiye genelinde tek teknik muhatap modeliyle yürütür. Killik RES sahasında Chint Power Systems için yaptığımız BESS elektrik işleri (kablo çekimi, fiberoptik, kablo başlıkları ve topraklama), depolama entegrasyonunun sahadaki gerçek ihtiyaçlarını yakından görmemizi sağladı. Mevcut santralinize depolama eklemeyi ya da yeni bir hibrit santral kurmayı değerlendiriyorsanız, mimari seçimi ve altyapı kapsamı saha keşfi sonrasında netleşir.
